معايرة عالية الدقة لنطاق درجة الحرارة الكامل: الكشف عن التقنيات الرئيسية لنمذجة الأخطاء وخوارزميات التعويض لوحدة قياس القصور الذاتي FOG IMU

استكشف معايرة عالية الدقة لوحدة قياس القصور الذاتي FOG IMU (وحدة قياس القصور الذاتي بالجيروسكوب الليفي البصري) عبر نطاقات درجات الحرارة الكاملة. تعرّف على تقنيات نمذجة الأخطاء الرئيسية، ومعايرة المعدل ثنائي الاتجاه ثلاثي الأبعاد/المعايرة أحادية الموضع، وتعويض الاستيفاء الخطي القطعي (PLI) لتحسين دقة الملاحة في الطائرات بدون طيار والمركبات ذاتية القيادة والروبوتات.

كيف يمكن لـ FOG IMU (وحدة قياس القصور الذاتي مرتكز على جيروسكوب الألياف البصريةكيف يمكن الحفاظ على دقة عالية في بيئات درجات الحرارة المعقدة؟ تحلل هذه المقالة بشكل شامل أساليب نمذجة الأخطاء وتعويضها.

1. مقدمة عن وحدة قياس القصور الذاتي FOG: "عقل" نظام الملاحة الجوية

في الطائرات الحديثة، وخاصة في أنظمة الطائرات المسيّرة ذات المراوح الصغيرة، يُعدّ مقياس القصور الذاتي القائم على الجيروسكوب الليفي البصري (FOG IMU) المكوّن الأساسي لنظام معلومات الملاحة وقياس الوضع. يتميّز الجيروسكوب الليفي البصري (FOG) القائم على تأثير ساغناك بمزايا مثل الدقة العالية، ومقاومة الصدمات القوية، والاستجابة السريعة، ولكنه يعاني من ضعف التكيف مع تغيرات درجة الحرارة. وهذا قد يؤدي بسهولة إلى أخطاء في القياس أثناء الطيران حيث تتغير البيئة الديناميكية بشكل كبير، مما يؤثر على أداء نظام الملاحة ككل.

2. مصادر الخطأ: تحليل الانحرافات الشائعة في قياسات وحدة القياس بالقصور الذاتي FOG

يمكن تصنيف أخطاء وحدة القياس بالقصور الذاتي FOG بشكل رئيسي إلى نوعين:
(1) خطأ قناة السرعة الزاوية: يشمل ذلك خطأ التثبيت، وخطأ العامل النسبي، وخطأ الانحياز الصفري، وما إلى ذلك.

(2) خطأ قناة التسارع: يحدث بشكل رئيسي بسبب خطأ التثبيت، وانحراف درجة الحرارة، والاضطراب الديناميكي.

تتراكم هذه الأخطاء في البيئة الفعلية، مما يؤثر بشكل خطير على استقرار ودقة نظام التحكم في الطيران.

3. قيود طرق المعايرة التقليدية

على الرغم من أن طريقة المعايرة الثابتة متعددة الاتجاهات التقليدية وطريقة السرعة الزاوية يمكن أن تعالج جزئياً مشكلة الأخطاء، إلا أنها تعاني من أوجه قصور واضحة في الجوانب التالية:
(1) عدم القدرة على تحقيق التوازن بين الدقة والكفاءة الحسابية
(2) لا ينطبق على تعويض نطاق درجة الحرارة الكامل
(3) تؤثر الاضطرابات الديناميكية على استقرار المعايرة
يتطلب ذلك نمذجة أكثر ذكاءً وكفاءة للأخطاء و آلية تعويض درجة الحرارة.

4. شرح مفصل لطريقة معايرة السرعة الموجبة والسالبة ثلاثية الأبعاد/الوضع أحادي المحور في نطاق درجة الحرارة الكامل

(1) معايرة دقيقة عند نقاط حرارية متعددة
من خلال تحديد نقاط درجة حرارة متعددة تتراوح من -10 درجة مئوية إلى 40 درجة مئوية وإجراء معايرة دوران ثلاثية المحاور عند كل نقطة، يمكن جمع معلمات الخطأ المتعلقة بدرجة الحرارة.
(2) طريقة السرعة الموجبة والسالبة ثلاثية الأبعاد: محاكاة دقيقة لظروف الطيران الحقيقية
باستخدام قرص دوار أحادي المحور وأداة سداسية عالية الدقة، يمكن تحقيق معايرة السرعة الموجبة والسالبة في اتجاهات المحور X/Y/Z، مما يعزز قدرة النظام على التكيف مع البيئات الديناميكية.
(3) تثبيت الوضعية أحادي المحور: التقاط سريع لإزاحة النظام الصفرية
أثناء الحفاظ على حالة ثابتة، يتم تسجيل الإزاحات الأولية تحت درجات حرارة مختلفة لتوفير دعم دقيق للبيانات لنمذجة الأخطاء اللاحقة.

5. قطعًا الاستيفاء الخطي (PLI): أداة دقيقة لتعويض الأخطاء مع حمل حسابي منخفض

لتلبية متطلبات تعويض الخطأ لوحدة قياس القصور الذاتي FOG عبر نطاق درجة الحرارة بأكمله، تقترح هذه الورقة البحثية خوارزمية الاستيفاء الخطي القطعي (PLI)، والتي تتميز بالخصائص التالية:
(1) انخفاض الحمل الحسابي: مناسب لأنظمة الملاحة المدمجة ذات الموارد المحدودة
(2) قدرة تعويض قوية في الوقت الفعلي: يتم تعديل الخطأ ديناميكيًا مع تغيرات درجة الحرارة
(3) سهولة النشر والتحديث
بالمقارنة مع طريقة المربعات الصغرى عالية الرتبة، يضمن مخطط PLI دقة التعويض مع تقليل العبء الحسابي للنظام بشكل كبير، مما يجعله مناسبًا لسيناريوهات الحوسبة في الوقت الحقيقي أثناء الطيران.

6. التحقق العملي: أداء متميز في بيئات طيران معقدة

من خلال التجارب الميدانية على متن الطائرة، عززت هذه الطريقة بشكل كبير دقة القياس والقدرة على التكيف البيئي للنظام في ظل درجات حرارة مختلفة واضطرابات ديناميكية، مما يوفر أساسًا متينًا للملاحة لمنصات الطيران اللاحقة عالية الأداء للطائرات الدوارة الصغيرة.

7. الخلاصة: إن إتقان نمذجة الأخطاء وتعويضها في وحدة القياس بالقصور الذاتي FOG هو المفتاح لبناء منصة طيران عالية الموثوقية.

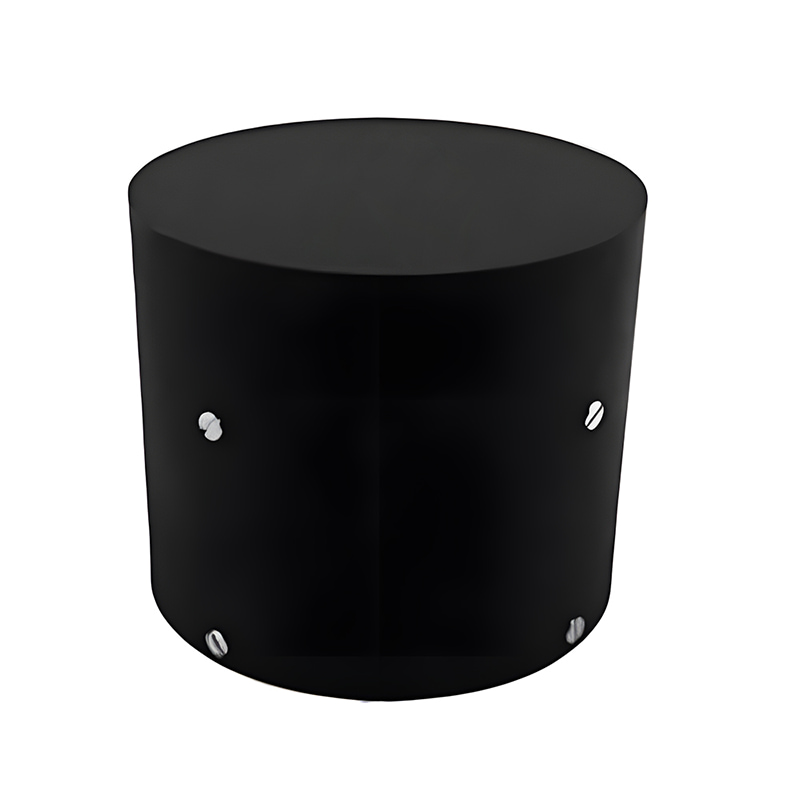

مع تطور المركبات الجوية غير المأهولة وأنظمة الطيران الذكية، أصبحت متطلبات دقة أنظمة الملاحة أكثر صرامة. ومن خلال تطبيق أساليب معايرة السرعة الموجبة والسالبة ثلاثية المواضع وتعويض الاستيفاء الخطي المجزأ، يمكن تحسين قدرة وحدة القياس بالقصور الذاتي (IMU) المزودة بتقنية FOG على التكيف ودقتها بشكل ملحوظ في نطاق درجات الحرارة الكامل وفي البيئات الديناميكية القوية. ومن المتوقع أن تلعب هذه التقنية دورًا أكبر في المستقبل في مجالات القيادة الذاتية، وملاحة الروبوتات، وجمع الخرائط عالية الدقة، وغيرها.U-F3X80،U-F3X90, U-F3X100،ويو-إف300 يمكننا استخدام طريقة معايرة ثلاثية الاتجاهات (معدل موجب وسالب) ذات موضع واحد، مع تعويض PLI، وذلك ضمن نطاق درجة الحرارة الكامل. وبناءً على خصائص الخطأ في الجيروسكوب الليفي البصري ومقياس التسارع المرن الكوارتزي، تم إنشاء نموذج خطأ وحدة قياس القصور الذاتي للجيروسكوب الليفي البصري، وصُممت خطة معايرة ثلاثية البتات (معدل موجب وسالب) ذات موضع واحد عند كل نقطة درجة حرارة ثابتة. تُستخدم خوارزمية PLI لتعويض أخطاء درجة الحرارة المتعلقة بالانحياز الصفري ومعامل المقياس للنظام في الوقت الفعلي، مما يقلل من عبء المعايرة وحجم حسابات خوارزمية التعويض، ويُحسّن من ديناميكيات النظام، وقدرته على التكيف مع بيئة درجة الحرارة، ودقة القياس.
