1. مقدمة:
تخيل سيناريو يعمل فيه روبوت لحام بشكل مستمر على خط تجميع سيارات، حيث يتعرض طرف ذراعه الروبوتية لصدمات لحظية بقوة 15g بتردد 80 هرتز. في هذا السياق، إذا تم اختيار وحدة قياس القصور الذاتي (IMU) الخاطئة، فقد يتراكم انحراف الانحياز في مستشعر قياسي إلى 1.2 درجة خلال 30 دقيقة فقط، مما يؤدي إلى فشل تحديد الموقع وإيقاف التشغيل التلقائي لأسباب تتعلق بالسلامة.
هذا ليس مبالغة. في البيئات الصناعية ذات الاهتزازات العالية - سواء في ورش التشكيل بالضغط، أو التصنيع باستخدام الحاسب الآلي، أو عمليات المركبات الموجهة الآلية الثقيلة، أو آلات البناء الثقيلة - فإن التحدي الذي يواجه مستشعرات IMU لا يقتصر على الدقة فحسب، بل يتعلق بالجدوى الأساسية.
تؤثر الاهتزازات على وحدات القياس بالقصور الذاتي (IMUs) بشكل أساسي عبر مسارين: أولهما، الاقتران الميكانيكي المباشر، حيث تنتقل الاهتزازات عبر قاعدة التثبيت إلى المستشعر، مما يؤثر على استجابة بنيته الميكانيكية الدقيقة؛ وثانيهما، خطأ تقويم الاهتزاز (VRE)، حيث تُولّد استجابة تقويم التيار المستمر لمقياس التسارع للاهتزازات المترددة إزاحة إضافية، وهي مشكلة بالغة الأهمية لتطبيقات استشعار الميل. علاوة على ذلك، تشهد البيئات الصناعية تقلبات حادة في درجات الحرارة (من -40 درجة مئوية إلى 85 درجة مئوية)؛ ونظرًا لحساسية مستشعرات الأنظمة الكهروميكانيكية الدقيقة (MEMS) العالية لدرجة الحرارة، فقد يُظهر الجيروسكوب غير المُعاوَض انحرافًا في الانحياز يصل إلى ±10 درجة/ثانية.
لذا، يتطلب اختيار وحدة قياس القصور الذاتي (IMU) في ظروف الاهتزاز العالي معالجة مسألتين أساسيتين في آن واحد: مقاومة تداخل الاهتزازات وتعويض الانحراف الحراري. تستكشف هذه المقالة هذين الجانبين الرئيسيين، مع تحديد المواصفات الفنية الحاسمة وعملية اتخاذ القرار لاختيار المنتج بشكل منهجي.

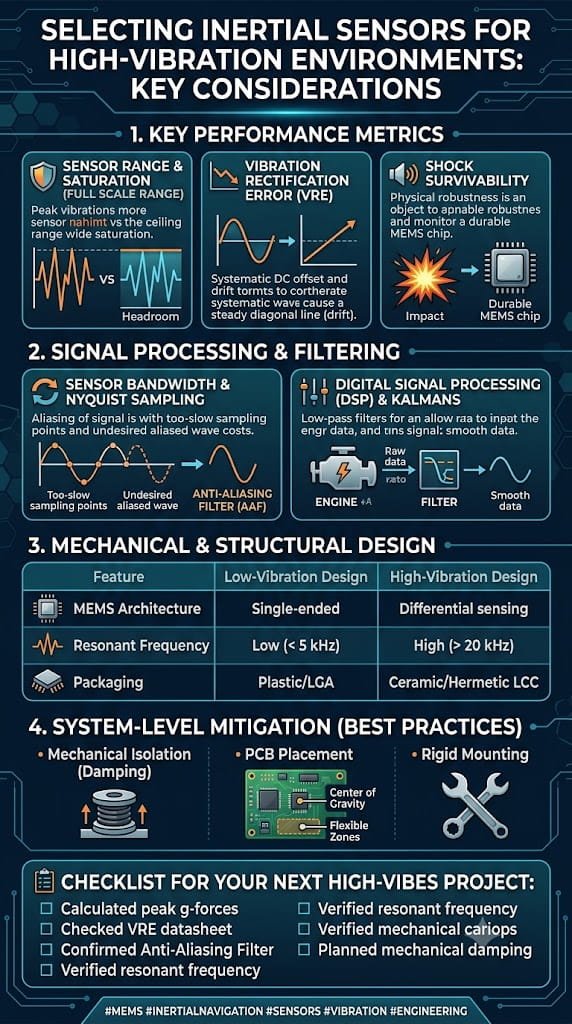

2. طبيعة تداخل الاهتزازات واستراتيجيات مكافحة الاهتزازات
2.1. فهم خطأ تصحيح الاهتزاز (VRE)
في البيئات ذات الاهتزازات العالية، لا يقتصر نمط العطل الأكثر شيوعًا لوحدة القياس بالقصور الذاتي (IMU) على مجرد "قياس غير دقيق"، بل يشمل "انحرافًا في الانحياز ناتجًا عن الاهتزاز" - وهو ما يُعرف بخطأ تصحيح الاهتزاز (VRE). بالنسبة لمقاييس التسارع، يُنتج المستشعر إزاحة تيار مستمر غير مقصودة استجابةً للاهتزاز المتردد؛ وتُعد هذه الإزاحات ضارة بشكل خاص في تطبيقات استشعار الميل. أما بالنسبة للجيروسكوبات، فتكمن المشكلة الرئيسية في حساسية التسارع، حيث ينتقل الاهتزاز الخطي عبر البنية الميكانيكية للجهاز ليُضيف إشارة معدل زاوية زائفة إلى خرج الجيروسكوب. ويمكن أن يتراوح التأثير المُجتمع لهذه المشكلات من انحراف الاتجاه إلى عدم استقرار نظام التحكم بالكامل. 2.2. تخفيف الاهتزاز على مستوى الأجهزة
عند اختيار المنتجات، ينبغي إعطاء الأولوية لوحدات القياس بالقصور الذاتي (IMUs) التي تتميز بتصميمات مقاومة للاهتزاز على مستوى المكونات المادية، بدلاً من النماذج القياسية التي تكتفي بالحديث عن مواصفات مبهرة. وتُعدّ ميزات التصميم المقاومة للاهتزاز التالية معايير أساسية للاختيار:
(1) بنية الاستشعار التفاضلي/الحلقة المغلقة
تستطيع وحدات القياس بالقصور الذاتي (IMUs) التي تستخدم بنية جيروسكوب تفاضلي أن تكبح بفعالية التداخل الناتج عن التسارع الخطي والاهتزاز الميكانيكي. كما أن هياكل الأنظمة الكهروميكانيكية الدقيقة (MEMS) ذات الحلقة المغلقة، بالإضافة إلى قنوات تعويض درجة الحرارة المستقلة بين عنصر MEMS ودائرة ASIC، تعزز بشكل كبير مقاومة الاهتزاز.
(2) المرشحات الميكانيكية والتصاميم المقاومة للاهتزازات
تتضمن بعض أجهزة الاستشعار الصناعية مرشحات ميكانيكية مدمجة على الشريحة لتخفيف تداخل الاهتزازات البيئية عالية التردد. على سبيل المثال، يستخدم مقياس التسارع SCA3400 من موراتا تصميمًا مقاومًا للاهتزازات قادرًا على كبح تداخل الاهتزازات البيئية التي تتجاوز 200 هرتز.
(3) العزل المادي والتغليف المقوى
يُمكن لغلاف معدني-سيراميكي مزدوج الطبقات، مُدمج مع مواد تخميد مُتخصصة، أن يُقلل من تداخل الضوضاء الميكانيكية. يستخدم جهاز U4930 من شركة Maixinmin Micro غلافًا معدنيًا مُحكم الإغلاق مع مواد تخميد مُتخصصة، مما يُقلل من تداخل الضوضاء الميكانيكية مع الحفاظ على تصنيف حماية IP67.
(4) بنية المستشعرات الزائدة
تعمل بنية IMU المزدوجة المتكررة على تعويض الأخطاء من خلال مقارنة البيانات في الوقت الفعلي، مما يعزز موثوقية الإخراج في البيئات ذات الاهتزازات العالية.
2.3. قمع ضوضاء الاهتزازات باستخدام الخوارزميات
حتى مع اختيار الأجهزة الأمثل، لا يمكن التخلص تمامًا من ضوضاء الاهتزاز. وتتضمن حلول مقاومة الاهتزاز القوية دائمًا معالجة تقليل الضوضاء على المستوى الخوارزمي.
(1) ترشيح النطاق الترددي التكيفي
تتضمن إحدى الطرق المتطورة معالجة البيانات المسبقة التكيفية، حيث يتم تعديل عرض نطاق الترشيح باستمرار عبر التقدير الجيبي للتخفيف من تأثير الاهتزاز وضوضاء المستشعر قبل تقدير الوضع. يمكن لوحدات مرشح كالمان التكيفي تعديل مصفوفة تباين الضوضاء ديناميكيًا وتحسين الترجيح تلقائيًا بناءً على ترددات الاهتزاز الخارجية، مما يحقق كثافة ضوضاء خرج منخفضة تصل إلى 0.008 درجة/ثانية/جذر هرتز. (2) دمج ترشيح الموجات الصغيرة وترشيح كالمان
تشير الأبحاث إلى أنه من خلال استخدام ترشيح المتوسط المتحرك الموزون غاوسيًا مع ترشيح الموجات الصغيرة لقمع الضوضاء الأولي، متبوعًا بدمج البيانات التي تم إزالة الضوضاء منها باستخدام PID، وأخيرًا المزيد من التحسين عبر ترشيح كالمان، يمكن تقليل الانحراف المعياري لضوضاء الاهتزاز بنسبة 93.83٪.
(3) طريقة LMS ومرشح كالمان الموسع (EKF)
في حالات الاهتزاز، مثل هياكل المركبات، يمكن استخدام طريقة المربعات الصغرى (LMS) للمعالجة الأولية لتحسين نسبة الإشارة إلى الضوضاء. بعد ذلك، تُستغل الخصائص التكميلية لمقاييس التسارع والجيروسكوبات لتصفية ضوضاء انحياز الجيروسكوب، ثم تُجرى عملية تصفية نهائية باستخدام مرشح كالمان الموسع. تُظهر نتائج تجربة ميدانية استمرت أربع ساعات أن هذه الطريقة تُقلل بشكل ملحوظ من تأثير اهتزاز المركبة على وحدة القياس بالقصور الذاتي (IMU).
2.4. معايير الاختيار الرئيسية لبيئات الاهتزاز
عند اختيار جهاز، ينبغي إيلاء اهتمام خاص للمعايير الفنية التالية المتعلقة بالاهتزاز:
` خطأ تصحيح الاهتزاز (VRE) / معامل تصحيح الاهتزاز: هذا هو المؤشر الأكثر مباشرة لمقاومة الاهتزاز، ويتم قياسه عادةً بوحدة ملغم/غ². تشير القيم المنخفضة إلى مقاومة اهتزاز فائقة.
` مقاومة الاهتزاز: يتم التعبير عنها بوحدة غرام RMS (على سبيل المثال، ≥20 غرام RMS أو 10 غرام RMS على مدى 20 هرتز - 2 كيلو هرتز).
` اختيار عرض النطاق الترددي: اختر عرض نطاق ترددي يتوافق مع تردد الاهتزاز المستهدف. يؤدي عرض النطاق الترددي الواسع جدًا إلى التقاط اهتزازات عالية التردد ضمن النطاق، مما ينتج عنه زيادة في نسبة الخطأ في الاهتزاز (VRE). غالبًا ما تحد وحدات القياس بالقصور الذاتي (IMUs) الصناعية عرض نطاق الإخراج عمدًا إلى 100-200 هرتز كإجراء تصميم مضاد للتشويه.
` تحمل الصدمات: عادة ما يكون مطلوبًا أن يكون ≥2000 غرام أو أعلى لضمان عدم تسبب الصدمات الشديدة العرضية في تلف وحدة القياس بالقصور الذاتي (IMU).
3. استراتيجيات ودقة تعويض انحراف درجة الحرارة
3.1. ما مدى أهمية تأثير درجة الحرارة على وحدات القياس بالقصور الذاتي (IMUs)؟
تتعرض الهياكل الحساسة لمقاييس التسارع والجيروسكوبات المصنعة بتقنية الأنظمة الكهروميكانيكية الدقيقة (مثل العوارض الميكانيكية الدقيقة المصنوعة من السيليكون، وكتل الاختبار، والصفائح السعوية) للتمدد والانكماش الحراري مع تغيرات درجة الحرارة. يؤدي هذا إلى تغيير الصلابة الميكانيكية والفجوات السعوية، مما ينتج عنه انحراف في إشارة الخرج. على سبيل المثال، ينخفض معامل يونغ للسيليكون بمعدل 60 جزءًا في المليون تقريبًا لكل درجة مئوية مع ارتفاع درجة الحرارة؛ وفي نطاق درجات الحرارة من -40 درجة مئوية إلى 85 درجة مئوية، يمكن أن يصل انحراف الانحياز غير المعوض للجيروسكوب إلى ±10 درجات/ثانية. لذلك، عند اختيار جهاز، يجب التركيز على استقرار وحدة القياس بالقصور الذاتي (IMU) عبر نطاق درجات الحرارة الكامل بدلاً من الاعتماد فقط على مواصفات درجة حرارة الغرفة.
3.2. الأساليب التقنية لتعويض انحراف درجة الحرارة
يوجد حاليًا مساران تقنيان رئيسيان لتعويض انحراف درجة الحرارة:
المسار 1: تعويض درجة الحرارة على مستوى الأجهزة
يتضمن ذلك دمج مستشعرات حرارة مستقلة وقنوات تعويض لمراقبة درجة الحرارة وتصحيح المخرجات في الوقت الفعلي داخل الشريحة. تُستخدم أنظمة الحلقة المغلقة الرقمية لتصحيح الانحراف في الوقت الفعلي؛ فعلى سبيل المثال، يمكن لميزة التعويض الذاتي في بعض مقاييس التسارع الصناعية أن تُقلل انحراف درجة الحرارة إلى ±0.003 ملغم/درجة مئوية. تُساعد تقنيات التغليف على مستوى الرقاقة واختيار مواد تغليف عالية الاستقرار على تقليل الإجهاد الحراري داخل العبوة.
المسار 2: تعويض درجة الحرارة على مستوى البرمجيات/الخوارزمية
تعتمد معالجة البيانات البرمجية على أساليب رياضية لتحليل العلاقة بين درجة الحرارة وبيانات خرج الجيروسكوب الكهروميكانيكي الدقيق (MEMS). وهي تضمن دقة الخرج دون تكبد تكاليف إضافية للأجهزة، مما يوفر مزايا مثل البساطة، وانخفاض التكلفة، وسهولة ضبط المعلمات.
تشمل الطرق الشائعة تركيب كثيرات الحدود، والتركيب الخطي/القطعي، وتقنيات الاستيفاء (مثل استيفاء لاغرانج). وتعتمد هذه الطرق أساسًا على التنبؤ بانحراف درجة الحرارة وطرحه من خلال إنشاء نموذج رياضي يربط بين درجة الحرارة وخطأ المستشعر. وتتمثل الفكرة الأساسية في استخدام البيانات التجريبية لتدريب دالة تربط درجة الحرارة (أو معدل تغيرها) بتصحيحات الانحياز أو عامل المقياس؛ وأثناء التشغيل، تُدخل درجة الحرارة الحالية إلى هذه الدالة لحساب قيمة التعويض، مما يضمن استقرار المخرجات عبر نطاق درجة الحرارة بأكمله.
3.3. مقاييس الاختيار الرئيسية المتعلقة بانحراف درجة الحرارة
ينبغي تقييم المعايير التالية المتعلقة بدرجة الحرارة أثناء عملية الاختيار:
استقرار الانحياز الحراري الكامل: يقيس التغير في الانحياز عبر نطاق درجة الحرارة من -40 درجة مئوية إلى 85 درجة مئوية، معبراً عنه بوحدة °/ساعة أو mg. يمكن لوحدات القياس بالقصور الذاتي (IMUs) الصناعية عالية الجودة تحقيق انحياز حراري كامل ≤150 درجة/ساعة (للجيروسكوبات).
معامل درجة حرارة الانحياز: يُعبّر عنه بوحدة ملغم/درجة مئوية أو درجة مئوية/ساعة/درجة مئوية؛ تشير القيم المنخفضة إلى أداء أفضل. على سبيل المثال، يبلغ انحراف درجة حرارة مقياس التسارع 0.026 ملغم/درجة مئوية، بينما يبلغ تغير حساسية الجيروسكوب مع درجة الحرارة 0.0013%/درجة مئوية فقط.
طريقة تعويض درجة الحرارة: تحقق من مواصفات المنتج لمعرفة ما إذا كانت تنص صراحة على استخدام خوارزميات المعايرة والتعويض لنطاق درجة الحرارة الكامل.
نطاق درجة حرارة التشغيل: تتراوح درجة الحرارة الصناعية عادةً من -40 درجة مئوية إلى 85 درجة مئوية، بينما قد تمتد التطبيقات الأكثر تطلبًا إلى نطاق يتراوح من -55 درجة مئوية إلى 125 درجة مئوية.
4. معيار الاختيار يعتمد على درجة الأداء
بالنسبة لظروف التشغيل الصناعية ذات الاهتزازات العالية، يمكن استخدام إطار عمل درجة الأداء التالي كمرجع للاختيار:
درجة الاختيار | الخصائص الرئيسية لتعويض الاهتزاز ودرجة الحرارة | سيناريوهات التطبيق |
درجة تكتيكية عالية الأداء | مقاومة الاهتزاز 0.03 ملغم/غ²؛ مقاومة اهتزاز RMS 10 غ؛ معايرة عبر نطاق درجة الحرارة الكامل من -40 درجة مئوية إلى 71 درجة مئوية | الروبوتات، الملاحة، المنصات الثابتة |
درجة صناعية للأغراض العامة | نطاق تشغيل من -40 درجة مئوية إلى 85 درجة مئوية؛ انحراف درجة الحرارة 0.026 ملغم/درجة مئوية؛ تصميم مقاوم للأعطال | المركبات الموجهة آلياً، والآلات الزراعية، ونظام تحديد المواقع العالمي الدقيق |
فئة مدمجة مدمجة | تعويض درجة الحرارة الكاملة؛ ≥مقاومة الاهتزاز RMS 20 غرام؛ ≥مقاومة للصدمات تصل إلى 2000 غرام | السيارات، والطائرات، والمسح ورسم الخرائط |
درجة عالية الموثوقية/طويلة العمر | الانحراف على مدى عشر سنوات <0.5 ملغ؛ مرشح ميكانيكي مدمج لمقاومة الاهتزاز (>200 هرتز) | مراقبة الجسور، طاقة الرياح، معدات متطورة |
درجة مزدوجة زائدة من نوع IMU | نظام IMU مزدوج احتياطي؛ حماية IP67؛ تخميد الاهتزازات؛ استقرار الانحياز 0.5 درجة/ساعة | الأقمار الصناعية، المسح الجوي، البيئات القاسية |
ملخص
عند اختيار وحدة قياس القصور الذاتي (IMU) للبيئات الصناعية ذات الاهتزازات العالية، يجب مراعاة العوامل الرئيسية التالية:
(1) مقاومة الاهتزاز: التركيز على خطأ تصحيح الاهتزاز (VRE)، وتصنيفات مقاومة الاهتزاز، وتصميم المرشح الميكانيكي، وقدرات تقليل الضوضاء الخوارزمية.
(2) تعويض الانحراف الحراري: التركيز على استقرار الانحياز عبر نطاق درجة الحرارة الكامل، ومعاملات درجة حرارة الانحياز، وخوارزميات التعويض، ومعايرة درجات الحرارة الواسعة.
(3) حماية شاملة: التركيز على مقاومة الصدمات، وتصنيفات الحماية IP، وتصميم التكرار.
(4) تجنب المخاطر: الاعتماد فقط على مواصفات درجة حرارة الغرفة يمكن أن يكون مضللاً؛ من الضروري طلب بيانات مقاسة فيما يتعلق بـ VRE والأداء عبر نطاق درجة الحرارة الكامل.
في النهاية، يجب أن يستند اختيار وحدة القياس بالقصور الذاتي المناسبة إلى فهم دقيق لسيناريو التطبيق المحدد - بما في ذلك طيف الاهتزاز، ونطاق درجة الحرارة، ومتطلبات الدقة، ومساحة التركيب - إلى جانب التواصل الشامل مع المورد، وعند الضرورة، التحقق التجريبي باستخدام النماذج الأولية.
