وظيفة الصمام الثنائي الموصول بالتوازي في دائرة إعادة الضبط

في دائرة إعادة الضبط الخاصة بـ STM32 الموضحة في الشكل 1، يتم عادةً توصيل ثنائي تبديل بالتوازي مع طرف المقاومة في دائرة إعادة الضبط RC. وتتمثل الوظيفة الرئيسية لهذا الثنائي في تسريع تفريغ شحنة المكثف.

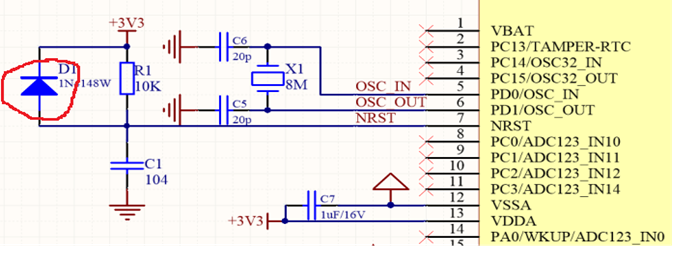

الشكل 1: دائرة إعادة ضبط STM32

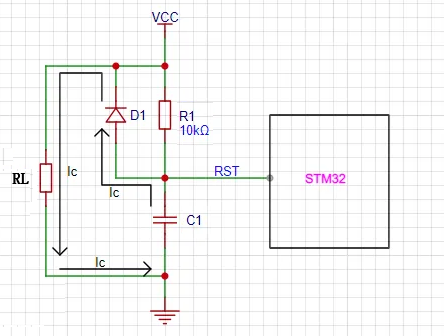

الشكل 2: مسار تفريغ دائرة إعادة ضبط STM32

في دائرة إعادة الضبط RC، يُعدّ الصمام الثنائي للتفريغ عنصرًا أساسيًا، ووظيفته الرئيسية هي التفريغ السريع. عند انقطاع التيار الكهربائي أو حدوث انقطاع مؤقت بسبب التداخل، يجب تفريغ الشحنة المخزنة في المكثف عبر مسار ما لضمان إعادة الضبط بشكل صحيح عند إعادة تشغيل الطاقة. بدون الصمام الثنائي، عندما تكون نبضة التداخل الناتجة عن انقطاع التيار الكهربائي قصيرة، يُفرغ المكثف عبر المقاوم R1، ذي المقاومة العالية، مما يؤدي إلى بطء سرعة التفريغ. لا تستطيع دائرة RC التفريغ الكامل لحظة انقطاع التيار الكهربائي، ولا يمكن للنظام إعادة الضبط تلقائيًا عند استعادة الطاقة. يمكن أن يتسبب التداخل الناتج عن انقطاع التيار الكهربائي المؤقت في توقف البرنامج عن العمل بشكل طبيعي، مما يؤدي إلى سلوك غير منتظم للبرنامج أو دخوله في حلقة لا نهائية. يوفر إضافة الصمام الثنائي مسارًا سريعًا لتفريغ المكثف. نظرًا لانخفاض مقاومة الصمام الثنائي في حالة التشغيل، كما هو موضح في مسار تفريغ دائرة إعادة الضبط STM32 في الشكل 2، تُفرغ الشحنة في المكثف C1 بسرعة عبر الصمام الثنائي D1، مما يضمن استقرار وموثوقية دائرة إعادة الضبط. عند انقطاع التيار الكهربائي، يفرغ المكثف شحنته بسرعة إلى الأرض عبر الصمام الثنائي. وعند عودة التيار، يكون المكثف قد فرّغ شحنته بالكامل، ويمكنه البدء فورًا بعملية الشحن، مما يؤدي إلى إعادة ضبط الدائرة. تضمن عملية التفريغ السريع هذه عودة دائرة إعادة الضبط إلى حالتها الأولية بسرعة بعد انقطاع التيار الكهربائي أو خلل في مصدر الطاقة.
