يُستخدم بروتوكول RS485 على نطاق واسع في مجالات متنوعة، مثل الأجهزة الصناعية الذكية ومعدات الاتصالات، نظرًا لقدرته العالية على مقاومة التداخل وانخفاض تكلفته. مع ذلك، تتسم البيئات الصناعية بالتعقيد وتتعرض لتداخل كهرومغناطيسي شديد. وتتسم أنظمة RS485 غير المعزولة بالعيوب التالية:
(1) في البيئات الخارجية أو الصناعية، يمكن أن تؤدي ضربات البرق وتبديل الطاقة إلى توليد ارتفاعات عابرة في الجهد العالي، والتي يمكن أن تتلف بسهولة الدائرة الخلفية؛
(2) عندما تشترك أجهزة متعددة في ناقل RS485، يمكن أن يتسبب عطل في عقدة واحدة (مثل دائرة قصر) في فشل الناقل بأكمله؛
(3) عندما تكون المسافة بين عقد الاتصال 485 كبيرة جدًا (أكبر من 50 مترًا)، يتم توصيل التأريض المرجعي لكل عقدة بالتأريض المحلي. عندما يكون هناك فرق جهد كبير بين التأريضين عند كلا الطرفين، سيتراكب جهد التأريض على خط الإشارة كجهد وضع مشترك، والذي قد يتجاوز نطاق جهد الوضع المشترك الذي يمكن للمنفذ تحمله، مما يؤثر على الاتصال الطبيعي، أو حتى يتلف دائرة الواجهة الخلفية؛
(4) عندما يتم توصيل المستويات الأرضية بين عقد الاتصال البعيدة 485 باستخدام الكابلات (مثل كابلات 485 المحمية)، فإن سلك الأرض سيشكل حلقة أرضية مع الأرض، مما يؤدي إلى اقتران الضوضاء الخارجية ذات الوضع المشترك وتوليد تيارات الحلقة الأرضية، الأمر الذي قد يتسبب في فشل نظام الدائرة بأكمله.

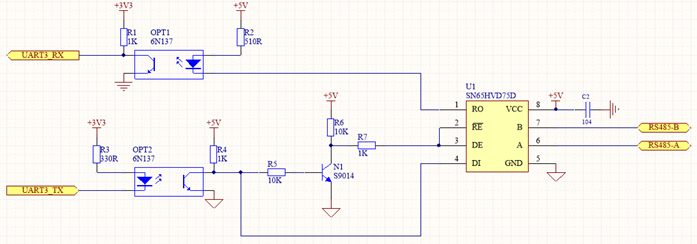

في حال وجود هذه العوامل غير المواتية، أو إذا كانت لوائح السلامة تتطلب عزلًا كهربائيًا بين الأجهزة لمنع التسرب أو الشرارات من التسبب في مخاطر، يجب النظر في حل RS485 المعزول. تُضيف دائرة RS485 المعزولة إمكانيات العزل الكهربائي إلى الدائرة غير المعزولة، مما يُؤدي إلى مقاومة أقوى للتداخل واستقرار النظام. يتطلب تحقيق العزل في دائرة RS485 استخدام أجهزة عزل، مثل العوازل الضوئية، والعوازل المغناطيسية، ورقائق العزل. تُعد العوازل الضوئية أكثر أجهزة العزل استخدامًا، وهي غير مكلفة نسبيًا. يجب أن تتوافق سرعة العازل الضوئي مع متطلبات معدل الباود؛ وعمومًا، تُستخدم العوازل الضوئية عالية السرعة للعزل الكهربائي في RS485، ويلزم وجود وحدة عزل DC-DC لتوفير طاقة مستقلة للعقدة. يُوضح الشكل 1 حلًا منخفض التكلفة للعزل الكهربائي في RS485.
