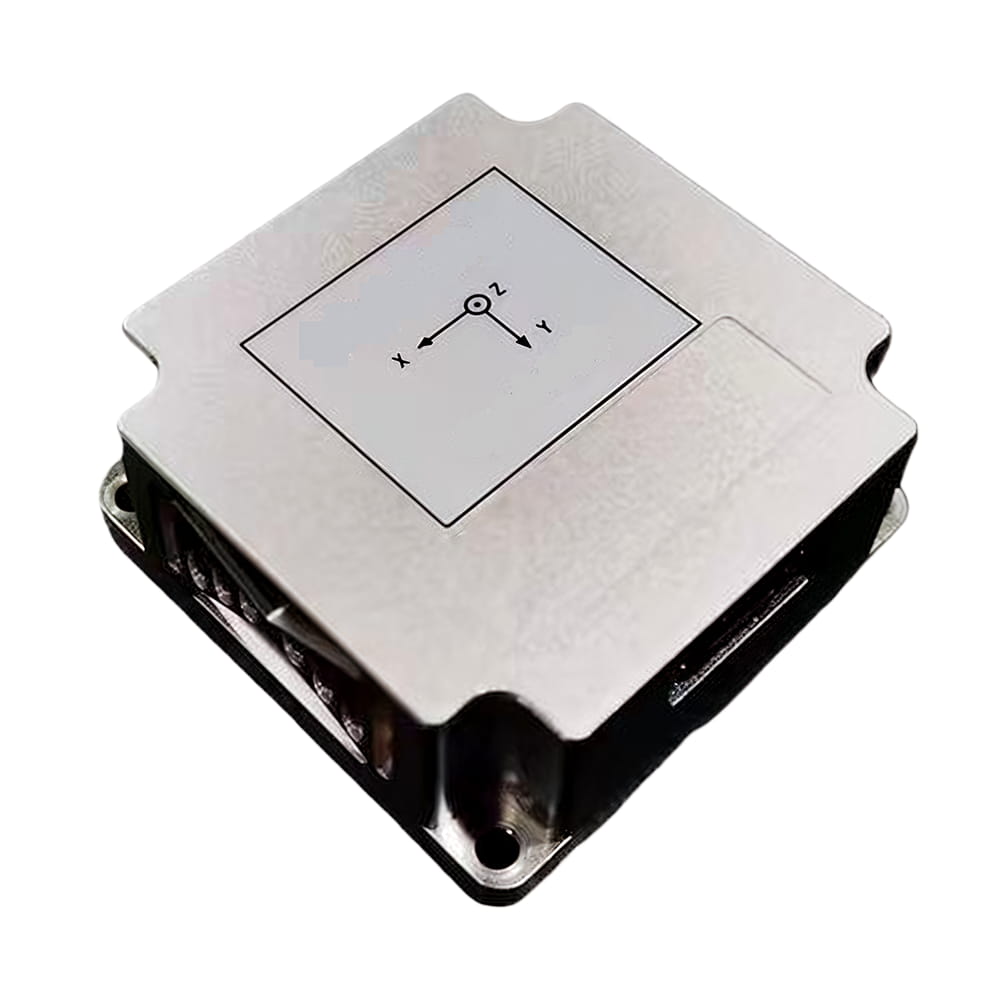

سلسلة وحدات القياس بالقصور الذاتي MEMS فائقة الدقة من Micro-Magic U503 تحمي الأنظمة غير المأهولة في البيئات التي لا تتوفر فيها إشارات GNSS

في مجال تكنولوجيا القصور الذاتي، لطالما كانت الدقة هي المعيار الأساسي للتقييم. وحدة القياس بالقصور الذاتي القيمة. U503 سلسلة وحدات قياس القصور الذاتي MEMS التي قدمتها شركة مايكرو ماجيكيلعب هذا الجهاز، بدقته التي تضاهي دقة الجيروسكوبات الليفية البصرية، وأدائه المستقر عبر نطاق درجة الحرارة بأكمله، وتصميمه المتين المقاوم للبيئات القاسية، دورًا محوريًا في تطبيق الأنظمة غير المأهولة.

أداء تقني فائق الدقة

بلغ أداء الجيروسكوب في جهاز U503 أعلى مستويات أجهزة MEMS، حيث بلغ عدم استقرار الانحياز (تباين ألان) ≤ 0.03 درجة/ساعة، مما يعكس استقرار الجهاز على مدى فترات زمنية طويلة ويحدد قدرته على تثبيت الاتجاه في الملاحة بالقصور الذاتي. كما بلغ الانحراف الزاوي العشوائي ≤ 0.005 درجة/√ساعة، مما يشير إلى انخفاض مستوى ضوضاء الجيروسكوب في جهاز U503 بشكل ملحوظ، مع خطأ زاوي لا يتجاوز 0.3 درجة بعد ساعة واحدة من التشغيل المتواصل.

وصل مقياس التسارع في جهاز U503 إلى أعلى مستويات الجودة الصناعية، حيث يتميز بانعدام عدم الاستقرار (تباين ألان) ≤ 3 ميكروغرام، واستقرار ممتاز على المدى الطويل، مما يدعم قياس الميل بدقة عالية ونمذجة مجال الجاذبية. تبلغ سرعة المشي العشوائي ≤ 0.01 متر/ثانية/√ساعة، وخطأ تكامل السرعة منخفض للغاية، حيث يبلغ خطأ السرعة حوالي 0.6 متر/ثانية في الساعة فقط.

لا يقتصر نظام U503 على دمج "جيروسكوب + مقياس تسارع"، بل يحقق أداءً مثاليًا شاملًا من خلال تصميم على مستوى النظام. تتم محاذاة بيانات الجيروسكوب ومقياس التسارع بدقة متناهية، مما يحقق تأخيرًا في الإخراج بمستوى الميكروثانية ويدعم سيناريو التطبيق للملاحة المتكاملة عالية الديناميكية. وقد حقق نظام U503 كبحًا للتداخل بين المحاور الحساسة، مع اقتران بين المحاور من ≤بدقة 0.001 راديان، مما يضمن تعامد قياسات المحاور الثلاثة ويقلل أخطاء تحويل نظام الإحداثيات. في الوقت نفسه، يتميز جهاز U503 باختبار ذاتي مدمج وإخراج لحالة النظام، مما يُمكّنه من تحديد الحالات الشاذة وعزلها في الوقت المناسب، وبالتالي تحقيق مراقبة فورية للحالة.

ضمانات على مستوى النظام وراء الدقة

لا تُعدّ دقة U503 الفائقة مؤشرًا معزولًا، بل هي مبنية على تصميم نظام متكامل. فمن خلال تعويض معايرة درجة الحرارة الكاملة، لا يتجاوز تغير الانحياز الصفري ضمن نطاق درجة الحرارة الكامل 20% من القيمة الاسمية؛ وبفضل هيكل امتصاص الصدمات الداخلي وتصميم إحكام النظام، تمّ كبح ضوضاء الاهتزاز التي تتجاوز 1000 هرتز؛ كما تمّ تقليل تداخل EMI على الإشارات التناظرية من خلال الحماية بغلاف معدني وتصميم مرشح طاقة؛ بالإضافة إلى إخراج كلمات الحالة في الوقت الفعلي والفحص الذاتي للكشف عن أي خلل لضمان موثوقية بيانات الإخراج.

الدور الأساسي لـ U503 في الأنظمة غير المأهولة

في أنظمة الملاحة المتكاملة GNSS/INS، توفر وحدة القياس بالقصور الذاتي (IMU) معلومات عالية التردد والدقة عن الحركة النسبية. تساهم الدقة الفائقة لوحدة U503 في إطالة مدة عمل النظام عند انقطاع إشارات GNSS. فعندما تدخل المركبات غير المأهولة الأنفاق أو تحلق الطائرات المسيّرة فوق المناطق الحضرية المكتظة بالمباني وتفقد إشارات GNSS، ينتقل النظام إلى وضع الملاحة بالقصور الذاتي فقط. لا يتجاوز خطأ تحديد الموقع في وضع الملاحة بالقصور الذاتي لمدة 60 ثانية 5 أمتار، بينما يحافظ على دقة تحديد الموقع في مستوى المتر حتى بعد 300 ثانية. هذا يعني أن الأنظمة غير المأهولة يمكنها الاعتماد على القصور الذاتي للحفاظ على قدرات الملاحة لفترة أطول حتى استعادة إشارة GNSS أو إتمام عملية الهبوط/الركن الذاتي.

في التعدين تحت الأرض، وبناء الأنفاق، وغيرها من السيناريوهات، فإن خصائص الانحراف المنخفض للغاية لـ U503 تمكنه من دعم نظام الملاحة بالقصور الذاتي المثبت لإكمال تحديد المواقع بالقصور الذاتي لمدة عشرات الدقائق، والتكامل مع عداد المسافات / مقياس سرعة العجلات لتحقيق دقة تحديد المواقع على مستوى أقل من متر.

في سيناريوهات مثل إقلاع الطائرات بدون طيار باستخدام المنجنيق، واختبار تصادم المركبات غير المأهولة، والرحلة الأولية للصواريخ، يمكن لـ U503 التقاط السرعة الزاوية والتسارع لعملية الاصطدام بشكل مستقل بنطاق ترددي عالٍ، ودمجها للحصول على تغيرات الوضع ومسارات السرعة.

لا يُساوم جهاز U503 على الأداء الديناميكي في سبيل تحقيق الدقة. يغطي نطاق تردده الذي يبلغ ≥200 هرتز ترددات اهتزاز دوارات الطائرات بدون طيار ونطاقات تردد حركة أنظمة تعليق المركبات غير المأهولة، مما يحافظ على المعلومات الديناميكية بشكل كامل. تلبي نطاقات القياس ±300 درجة/ثانية و±30g متطلبات القدرة العالية على المناورة لمعظم الأنظمة غير المأهولة، مما يمنع تشبع المستشعر. مع معدل تحديث بيانات أقصى يبلغ 2000 هرتز، يوفر الجهاز تغذية راجعة فورية لحلقات التحكم عالية السرعة. يُمكّن هذا جهاز U503 من الحفاظ على الاستقرار عند مستوى دقة فائق في السيناريوهات الثابتة، مع التقاط الحركة المكثفة بدقة دون تشويه في السيناريوهات الديناميكية العالية.

توفر وحدات MEMS IMU من سلسلة U503، بدقتها التي تضاهي الجيروسكوبات الليفية البصرية، وأدائها المستقر عبر نطاق درجة الحرارة الكامل، وتصميمها المتين المقاوم للبيئات القاسية، للأنظمة غير المأهولة "نواة إدراك عالية الدقة" حقيقية.
