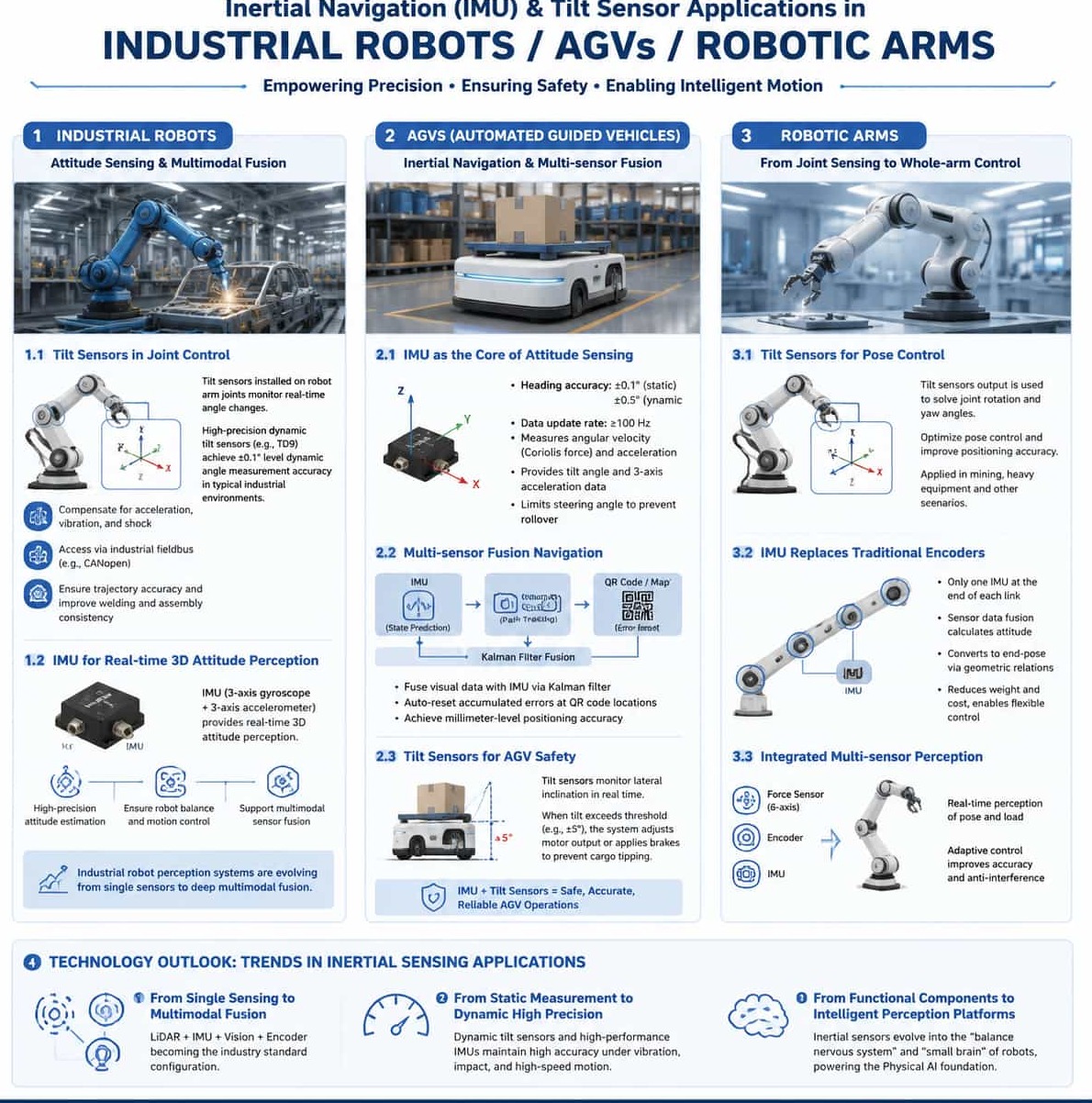

تطبيق أنظمة الملاحة بالقصور الذاتي وأجهزة استشعار الميل في الروبوتات الصناعية والمركبات الموجهة آلياً والأذرع الروبوتية

1. مقدمة

مدفوعةً بموجة التصنيع الذكي والأتمتة، أصبحت الروبوتات الصناعية والمركبات الموجهة آليًا (AGVs) والأذرع الروبوتية وحدات تنفيذ أساسية في أنظمة الإنتاج الصناعي الحديثة. ومع ذلك، سواءً تعلق الأمر بمركبات AGVs عالية السرعة تتنقل في أرضيات المصانع المعقدة أو أذرع روبوتية متعددة المحاور تُجري عمليات دقيقة للغاية أثناء التجميع، فإن استشعار الوضع والتحكم في الحركة بدقة يُعدّان من القدرات التي لا غنى عنها. وتُشكّل وحدات القياس بالقصور الذاتي (IMUs) وأجهزة قياس الميل المكونات الأساسية التي تُزوّد ​​هذه الأجهزة بوظائف تُشبه "إحساس التوازن" و"المخيخ".

2. الروبوتات الصناعية: استشعار الوضعية والدمج متعدد الوسائط

تتطلب الروبوتات الصناعية العاملة في مجالات مثل اللحام والتجميع ومناولة المواد دقةً عاليةً للغاية وقابليةً للتكرار في مسارات الحركة. ورغم أن أجهزة التشفير التقليدية توفر معلومات عن زوايا المفاصل، إلا أن الاعتماد عليها وحدها غالبًا ما يعجز عن تلبية متطلبات التحكم عالي الدقة، لا سيما في ظروف الحركة عالية السرعة أو الاهتزاز أو الصدمات أو التشغيل طويل الأمد. ويُضفي إدخال أجهزة استشعار الملاحة بالقصور الذاتي ومقاييس الميل بُعدًا جديدًا لاستشعار وضعية الروبوتات الصناعية.

2.1. استخدام أجهزة قياس الميل في التحكم المشترك

في الروبوتات الصناعية، تراقب مقاييس الميل الديناميكية المثبتة على مفاصل أذرع الروبوت التغيرات الزاوية عبر محاور مختلفة في الوقت الفعلي. وتستخدم مقاييس الميل الديناميكية عالية الدقة -المعتمدة على مقاييس التسارع والجيروسكوبات ثلاثية الأبعاد بتقنية MEMS- خوارزميات ذكية لدمج الإشارات من كلا المستشعرين. وهذا يعوض بفعالية تأثير التسارع والاهتزاز والصدمات على الناتج الزاوي. على سبيل المثال، يحقق طراز TD9 من شركة Maixinminwei دقة قياس زاوية ديناميكية أفضل من ±0.1 درجة في البيئات الصناعية النموذجية. ويتيح دمج هذه المستشعرات في أنظمة التحكم عبر ناقلات البيانات الصناعية (مثل CANopen) معايرة المسار في الوقت الفعلي، مما يضمن الاتساق في مهام مثل اللحام والتجميع؛ وفي صناعة السيارات، يُحسّن هذا بشكل كبير دقة تحديد مواقع نقاط لحام هيكل السيارة.

من الناحية التقنية، ولمعالجة مشكلات مثل انخفاض دقة القياس وخوارزميات التحكم المعقدة المرتبطة بمستشعرات زاوية الروبوتات الصناعية، صمم الباحثون طريقة لتحليل الدقة تعتمد على مرشحات التنعيم. بتطبيق مرشح سافيتزكي-غولاي على البيانات الأولية التي تم الحصول عليها بواسطة المستشعرات، يتم تقليل أخطاء الإخراج بشكل فعال. 2.2. وحدة القياس بالقصور الذاتي (IMU) توفر استشعارًا ثلاثي الأبعاد للوضع المكاني في الوقت الحقيقي.

يتزايد دور وحدات القياس بالقصور الذاتي (IMUs) في الروبوتات الصناعية أهميةً. تتألف وحدة القياس بالقصور الذاتي عادةً من جيروسكوب ثلاثي المحاور ومقياس تسارع ثلاثي المحاور؛ حيث يُتيح دمج بيانات الجيروسكوب تحديد تغيرات الوضعية، بينما يسمح دمجها مع بيانات مقياس التسارع بحساب زوايا الميل والدوران بدقة. توفر وحدات القياس بالقصور الذاتي عالية الأداء بتقنية MEMS للروبوتات استشعارًا مكانيًا ثلاثي الأبعاد في الوقت الفعلي، مما يضمن التحكم في الاستقرار والحركة الفعالة.

تُحرز تقنية الملاحة بالقصور الذاتي الدقيقة تقدماً سريعاً في قطاع الروبوتات الصناعية. توفر رقائق وحدات القياس بالقصور الذاتي (IMU) المستخدمة في صناعة السيارات، والتي تعتمد على تصميمات MEMS المتقدمة والتغليف المحكم المصنوع من السيراميك، دقةً وموثوقيةً واستقراراً عالياً ضمن نطاق واسع من درجات الحرارة. وقد برز اتجاه نحو التكامل العميق بين استشعار LiDAR والملاحة بالقصور الذاتي الدقيقة، حيث يتم دمج التقنيتين لتطوير حلول دمج متعددة الوسائط للمستشعرات في مجالات مثل الذكاء الاصطناعي المدمج والروبوتات الصناعية. ويشير هذا الاتجاه إلى تحول في أنظمة إدراك الروبوتات الصناعية من الاعتماد على مستشعر واحد إلى دمج متعدد الوسائط بشكل كامل.

3. المركبة الموجهة آلياً: الملاحة بالقصور الذاتي وتحديد المواقع بدمج مصادر متعددة

تُعدّ المركبات الموجهة آليًا (AGVs) مكونات أساسية لأنظمة الخدمات اللوجستية في المصانع الذكية؛ إذ تؤثر دقة توجيهها بشكل مباشر على كفاءة مناولة المواد وسلامة الإنتاج. وتعاني طرق التوجيه التقليدية، مثل التوجيه بالشريط المغناطيسي وتحديد المواقع باستخدام رمز الاستجابة السريعة (QR code)، من قيود كالمسارات الثابتة، وارتفاع تكاليف النشر، والتأثر بالعوامل البيئية. في المقابل، أحدث تطبيق التوجيه بالقصور الذاتي وأجهزة استشعار الميل ثورة في توجيه المركبات الموجهة آليًا.

3.1. وحدة القياس بالقصور الذاتي (IMU) باعتبارها جوهر استشعار وضعية المركبة الموجهة آلياً (AGV)

تُعدّ وحدة القياس بالقصور الذاتي (IMU) المكوّن الأساسي الذي يُتيح استشعار الوضع والحركة في المركبات الموجهة آليًا (AGVs)؛ فبدونها، تفقد المركبة قدرتها على استشعار الوضع، مما يؤدي إلى فشل التحكم في الحركة وانخفاض كبير في دقة التشغيل. تستخدم وحدات IMU المُعتمدة في المركبات الموجهة آليًا مستشعرات MEMS ثلاثية المحاور، محققةً دقة في زاوية الاتجاه تبلغ ±0.1 درجة في الظروف الثابتة و±0.5 درجة في الظروف الديناميكية، مع معدلات تحديث بيانات تتجاوز عادةً 100 هرتز.

تقيس وحدات القياس بالقصور الذاتي عالية الدقة قوة كوريوليس باستخدام جيروسكوبات MEMS للكشف بدقة عن أي انحرافات في السرعة الزاوية عن الحركة الخطية؛ وفي الوقت نفسه، توفر مقاييس التسارع الخاصة بها بيانات عن ميل المركبة (انحرافها) بالنسبة للمستوى الأفقي وتسارعها على ثلاثة محاور. وبناءً على ذلك، يحدد النظام حدًا أقصى لزاوية التوجيه للحد من نطاق التوجيه أثناء الانعطافات، مما يمنع الانقلاب بشكل فعال.

3.2. نظام الملاحة المدمج متعدد الحساسات

تُعاني أجهزة الاستشعار الفردية من قيود متأصلة في البيئات المعقدة: فأنظمة تحديد الموقع والتخطيط المتزامن البصري (SLAM) تعاني من انخفاض دقة تحديد الموقع بسبب العوامل البيئية الديناميكية، بينما تكون أنظمة الملاحة بالقصور الذاتي (INS) عرضة لأخطاء الانحراف التي تتراكم بمرور الوقت. ونتيجة لذلك، أصبح دمج بيانات أجهزة الاستشعار المتعددة الحل الأمثل لتوجيه المركبات الموجهة آليًا (AGV).

في التطبيقات العملية، تُستخدم إشارات نظام الملاحة بالقصور الذاتي (INS) للتنبؤ بحالة المركبة الموجهة آليًا (AGV)، بينما يتكامل نظام الملاحة بتتبع المسار مع نظام الملاحة البصرية RGB-D لتشكيل نظام رؤية متعدد الكاميرات يُصحح أخطاء نظام الملاحة بالقصور الذاتي المتراكمة من خلال مراقبة النظام. وتقوم خوارزمية مرشح كالمان بدمج البيانات البصرية وبيانات القصور الذاتي، مما يسمح بإعادة ضبط الأخطاء المتراكمة تلقائيًا عند مواقع رموز الاستجابة السريعة (QR code). وتحقق خوارزمية ملاحة المركبة الموجهة آليًا، التي تجمع بين التحكم التناسبي التكاملي التفاضلي المزدوج (PID) وتقنية الملاحة بالقصور الذاتي، دقة تحديد المواقع على مستوى المليمتر عبر بنية تحكم مزدوجة الحلقة المغلقة، مع تقليل كثافة وضع رموز الاستجابة السريعة المطلوبة في الوقت نفسه.

في البيئات ذات المساحة المحدودة وإشارات الأقمار الصناعية الضعيفة، مثل مصانع الفطر الصالح للأكل، استخدم الباحثون مرشحات كالمان لحالة الخطأ لدمج بيانات المشفر ووحدة القياس بالقصور الذاتي، مما حقق ملاحة موثوقة في الممرات الضيقة والبيئات قليلة المعالم. وفي البيئات المتدهورة، مثل أنفاق الكابلات، تعمل خوارزميات SLAM البصرية-القصورية القائمة على دمج معالم النقاط والخطوط على حل تحديات تحديد الموقع بفعالية في البيئات ذات الأنسجة المتكررة.

3.3. أجهزة قياس الميل لضمان السلامة التشغيلية للمركبات الموجهة آلياً

تلعب أجهزة قياس الميل دورًا محوريًا في أنظمة منع انقلاب المركبات الموجهة آليًا (AGV). يراقب جهاز قياس الميل المدمج في هيكل المركبة زاوية ميلها ديناميكيًا أثناء الانعطافات أو تغيرات الحمولة؛ فإذا تجاوز الميل عتبة محددة مسبقًا (مثل ±5°)، يقوم النظام فورًا بتعديل طاقة خرج المحرك أو تفعيل المكابح لمنع انقلاب الحمولة. تتميز أجهزة قياس الميل ذات تصنيفات الحماية العالية (مثل IP69K) بقدرتها على تحمل ظروف المستودعات القاسية، بما في ذلك الأرضيات المبللة والغبار.

4. الأذرع الروبوتية: من استشعار المفاصل إلى التحكم بالذراع بالكامل

تُعدّ الأذرع الروبوتية من المحركات الأساسية في الأتمتة الصناعية، وتؤثر دقة حركتها ومرونتها بشكل مباشر على جودة الإنتاج وكفاءته. ويتطور استخدام أجهزة الاستشعار بالقصور الذاتي ومقاييس الميل في الأذرع الروبوتية من مجرد قياس الزاوية إلى إدراك الحالة الكاملة والتحكم الذكي. 4.1. التحكم الدقيق في وضعية الذراع الروبوتية باستخدام مستشعرات الميل

تلعب مستشعرات الميل دورًا حاسمًا في التحكم بوضعية الأذرع الروبوتية. يكشف اختراعٌ حاصلٌ على براءة اختراع عن طريقة للتحكم بالوضعية تعتمد على مستشعرات الميل؛ فمن خلال بناء نموذج رياضي وحساب زوايا دوران الذراع الروبوتية وانحرافها من مخرجات المستشعر، تعمل هذه الطريقة على تحسين التحكم بالوضعية وتعزيز دقة تحديد المواقع. وقد طُبقت هذه التقنية بالفعل في مشاريع تجريبية لعمليات تعدين الفحم الذكية.

في المعدات الثقيلة، مثل آلات حفر أنفاق مناجم الفحم، يتيح تركيب مستشعرات ميل ديناميكية مقاومة للانفجار على ذراع القطع قياس زاوية ميل رأس القطع. وعند دمجها مع مستشعرات زاوية لقياس زاوية الانحراف، يمكن للنظام الحصول على بيانات دقيقة وفورية حول اتجاه رأس القطع بالنسبة لجسم الآلة. يتميز هذا النظام ببساطة تركيبه وسهولة استخدامه وقدرته العالية على التكيف مع مختلف الظروف البيئية.

4.2. وحدات القياس بالقصور الذاتي (IMUs) تحل محل أجهزة التشفير التقليدية

تتميز الأذرع الروبوتية ذات الوصلات التي تعمل بالكابلات بهياكلها النحيلة وحركتها المرنة، مما يُمكّنها من أداء مهام مثل الفحص والصيانة في الأماكن الضيقة والبيئات المعقدة وغير المنظمة. ومع ذلك، فإن العدد الكبير من المفاصل الحركية يجعل تركيب أجهزة التشفير عند كل مفصل مكلفًا؛ علاوة على ذلك، إذا كان القطر الخارجي للذراع الروبوتية صغيرًا جدًا، فقد لا تتوفر أجهزة تشفير مناسبة.

لمعالجة هذا التحدي، طُوِّرت طريقة لاستشعار الحالة والتحكم تعتمد على وحدات قياس القصور الذاتي الخارجية (IMUs) لأذرع الروبوت ذات الوصلات المُشغَّلة بالكابلات. تُوضع وحدة قياس القصور الذاتي في نهاية كل جزء من أجزاء الوصلة؛ ويُستخدم دمج بيانات المستشعرات لحساب اتجاه وحدة قياس القصور الذاتي في الوقت الفعلي، والذي يُحوَّل بعد ذلك إلى اتجاه نهاية الجزء بناءً على العلاقات الهندسية. يُقلِّل هذا النهج بشكل فعّال من وزن ذراع الروبوت ويُحسِّن مرونة التحكم.

في مجال الأذرع الروبوتية المرنة، تُستخدم أُطر دمج بيانات مستشعرات IMU المتعددة لتقدير الموضع والاتجاه. تُنمذج الوصلات المرنة كسلسلة من القطع الصلبة، مع تقدير زوايا المفاصل باستخدام بيانات مقياس التسارع والجيروسكوب. يُحسّن تطبيق التحكم ذي الحلقة المغلقة عبر التغذية الراجعة للاتجاه في الوقت الفعلي من IMU بشكل كبير من متانة ومرونة الذراع الروبوتية أثناء التشغيل.

4.3. الاستشعار الشامل عبر تكامل أجهزة الاستشعار المتعددة

تتطور أنظمة التحكم الحديثة عالية الدقة في حركة الأذرع الروبوتية نحو دمج أجهزة استشعار متعددة. فمن خلال دمج مستشعرات القوة سداسية المحاور، وأجهزة التشفير، ووحدات القياس بالقصور الذاتي (IMUs)، يستطيع النظام استشعار وضعية الذراع الروبوتية وحملها في الوقت الفعلي. وعند دمج هذا الدمج مع خوارزميات التحكم التكيفي بالنمط الانزلاقي، فإنه يُحسّن بشكل ملحوظ دقة الحركة وقدرات رفض الاضطرابات. وعلى مستوى الطرف النهائي، تُسهم الطرق التي تستخدم وحدات القياس بالقصور الذاتي (IMUs) للحصول على بيانات الوضعية في الوقت الفعلي في التعويض الفعال عن انحرافات الوضعية الناتجة عن التواء المفاصل وأخطاء التوصيل.

5. التوقعات التكنولوجية: دمج البيانات من أجهزة استشعار متعددة بشكل معمق

يتميز تطبيق أنظمة الملاحة بالقصور الذاتي وأجهزة استشعار الميل في الروبوتات الصناعية والمركبات الموجهة آلياً والأذرع الروبوتية بثلاثة اتجاهات رئيسية:

أولاً، التطور من الاستشعار أحادي النمط إلى دمج الأنماط المتعددة. بما أن مستشعرًا واحدًا لا يستطيع معالجة جميع تحديات البيئات الصناعية المعقدة، فإن دمج المستشعرات المتعددة - الذي يجمع بين تقنية LiDAR ووحدات القياس بالقصور الذاتي وأنظمة الرؤية وأجهزة التشفير - أصبح المعيار الصناعي.

ثانيًا، التحول من القياس الثابت إلى الاستشعار الديناميكي عالي الدقة. لم تعد أجهزة قياس الميل الثابتة التقليدية قادرة على تلبية متطلبات سيناريوهات الحركة عالية السرعة؛ في المقابل، تدمج أجهزة قياس الميل الديناميكية ووحدات القياس بالقصور الذاتي عالية الأداء بيانات مقياس التسارع والجيروسكوب للحفاظ على دقة عالية في الإخراج حتى في ظل ظروف الاهتزاز والصدمات والحركة السريعة.

ثالثًا، الانتقال من المكونات الوظيفية إلى منصات الاستشعار الذكية. فبفضل تطور الذكاء الاصطناعي المجسد والروبوتات الشبيهة بالبشر، تتطور مستشعرات الوضعية بالقصور الذاتي من مجرد عناصر قياس بسيطة إلى "عصب التوازن" و"مركز التحكم" في الروبوتات. وقد أنشأت الشركات المعنية أنظمة تقنية ومنتجات متكاملة - تشمل رقائق الاستشعار والوحدات النمطية وتجميعات الأنظمة - تُشكل "الأساس المادي للذكاء الاصطناعي" للروبوتات والأجهزة الذكية.
