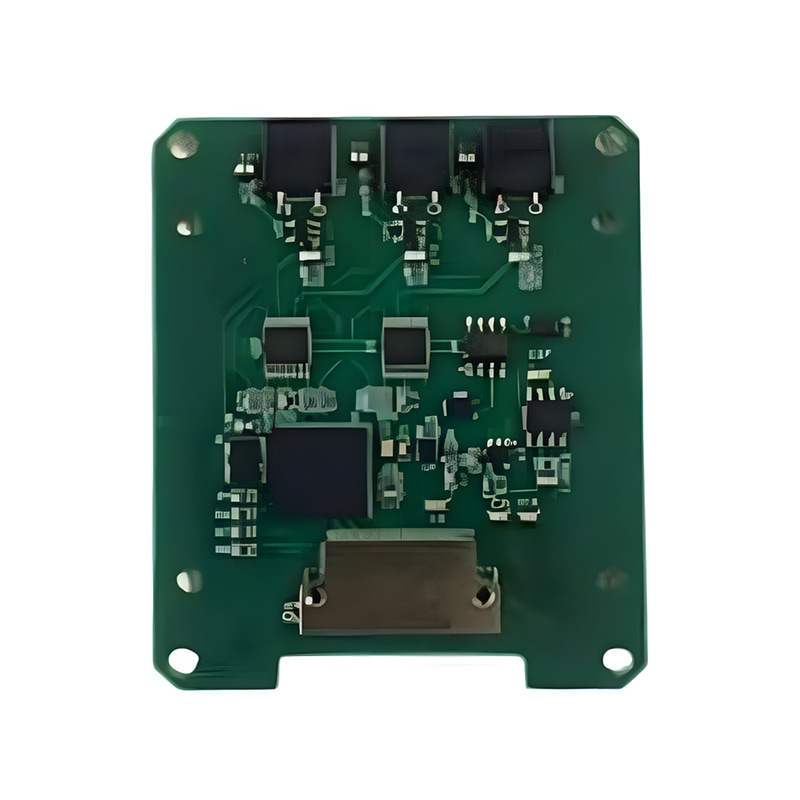

وحدة تحويل التيار/التردد من سلسلة AVI-F: حل عالي الدقة لتحويل التيار/التردد مع تعويض درجة الحرارة
في مجال القياس والتحكم الدقيق، تُعدّ تقنية تحويل التيار/التردد عالية الدقة بالغة الأهمية. وقد أصبح مُحوّل التيار/التردد من سلسلة AVI-F، الذي أطلقته شركة Micro-Magic Inc، خيارًا مثاليًا لاكتساب بيانات مقياس التسارع في أنظمة الملاحة بالقصور الذاتي عالية الأداء، واكتساب الإشارات الرقمية الضعيفة للتيار، وغيرها.
سيناريوهات الطلب المرتفع نظراً لأدائه الممتاز وأدائه المستقر.
تتكون دائرة AVI-F من مرجع جهد، ومصدر تيار ثابت، ومكامل، وذراع مكامل، ووحدة تحكم منطقية قابلة للبرمجة (CPLD)، وغيرها. تُحوّل إشارة التيار من مقياس التسارع مباشرةً إلى تردد نبضي، وهي عبارة عن محول تناظري/رقمي عالي الدقة والوضوح. تعتمد AVI-F مبدأ تكامل توازن الشحنة، ما يمنحها خصائص الحصول على الإشارة دون فقد، وتأثرها الأقل بالتشويش الناتج عن مصادر الطاقة. إنها دائرة مثالية لبناء أنظمة الملاحة بالقصور الذاتي عالية الأداء.
تعتمد وحدة سلسلة AVI-F على طريقة تكامل الشحنة، بتردد خرج أقصى يبلغ 256 كيلوهرتز، وانحراف صفري منخفض يصل إلى 10 نانو أمبير، وخطأ غير خطي شامل لا يتجاوز 20 جزءًا في المليون، مما يضمن دقة وموثوقية عاليتين في تحويل الإشارة. يبلغ معامل درجة حرارة عامل المقياس فيها 1 جزء في المليون/درجة مئوية، وتتميز بثباتها في جميع نطاقات درجات الحرارة، مما يجعلها مناسبة للبيئات القاسية التي تتراوح درجات حرارتها بين -45 درجة مئوية و70 درجة مئوية.
تُستخدم مكونات عالية الأداء، معظمها أجهزة تثبيت سطحية (SMD)، تتميز بصغر حجمها ودقتها العالية. ويستخدم مستوى اللوحة مصادر تيار ثابتة دقيقة وأجهزة قياس متعددة عالية الدقة لإجراء معايرة دقيقة، بما في ذلك التناظر والخطية.
تدعم الوحدة ثلاثة مخارج نبضية مستقلة (قنوات X/Y/Z)، يحتوي كل منها على إشارات نبضية تيار موجبة وسالبة. كما أُضيفت وظيفة منفذ تسلسلي RS422، والذي يرسل تراكم النبضات بتردد 1 كيلوهرتز لتبسيط عملية جمع البيانات وتحسين كفاءة تكامل النظام.
تتراوح متطلبات الطاقة بين ±15 فولت و+5 فولت، مع تيار ثابت منخفض يصل إلى 0.2 أمبير وأداء ممتاز في استهلاك الطاقة. جميع المكونات مصنعة محلياً بنسبة 100% لضمان أمن سلسلة التوريد وتلبية الاحتياجات المستقلة والقابلة للتحكم.
أ. نظام الملاحة بالقصور الذاتي: تحويل إشارات مقياس التسارع بدقة لتحسين دقة الملاحة.
ب. الأتمتة الصناعية: المراقبة الآنية للإشارات الحالية وتحسين عمليات التحكم.
ج. أدوات البحث: جمع البيانات عالية الدقة للمساعدة في التجارب الدقيقة.
تتميز وحدة تحويل الإشارة/الواجهة من سلسلة AVI-F بدقة عالية واستهلاك منخفض للطاقة ووظائف متعددة، مما يجعلها خيارًا مثاليًا للمستخدمين الذين يسعون إلى الأداء والموثوقية. سواء في البيئات القاسية أو التطبيقات المعقدة، فإنها توفر حلولًا مستقرة وفعالة.
