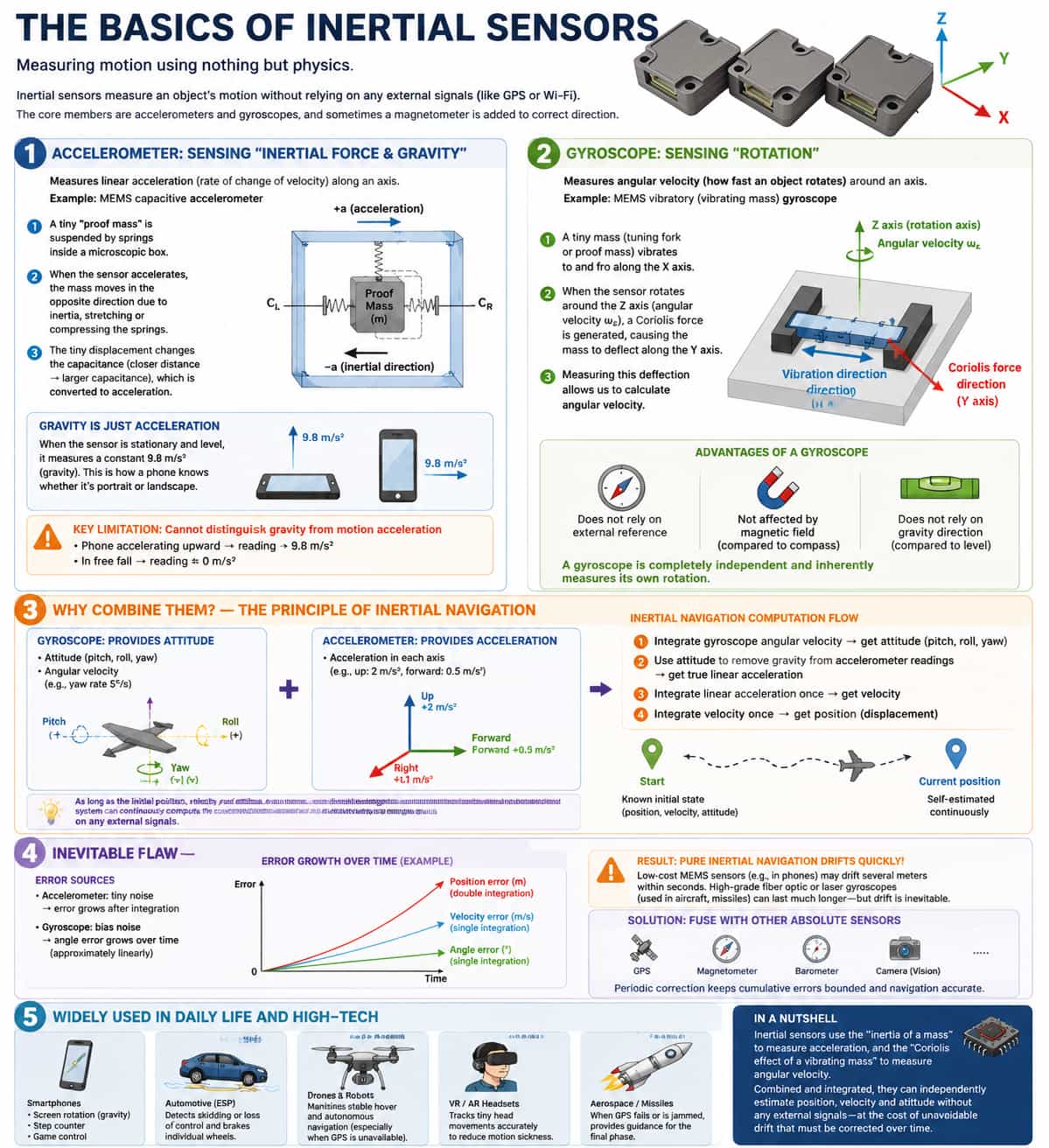

مقدمة عن المبادئ الأساسية لأجهزة الاستشعار بالقصور الذاتي

المستشعر بالقصور الذاتي هو جهاز قادر على قياس حالة حركة جسم ما في الفضاء بالاعتماد فقط على القوانين الفيزيائية الذاتية، دون الاعتماد على أي إشارات خارجية (مثل نظام تحديد المواقع العالمي GPS أو شبكة Wi-Fi). مكوناته الأساسية هي مقاييس التسارع والجيروسكوبات؛ وغالبًا ما تعمل هذه الأجهزة معًا، ويُستكمل أحيانًا بمقياس مغناطيسي للمساعدة في تصحيح الاتجاه.

1. مقياس التسارع: استشعار "قوة القصور الذاتي والجاذبية"

يقيس مقياس التسارع التسارع الخطي لجسم ما في اتجاه محدد، أي معدل تغير سرعته. ولنأخذ النوع الأكثر شيوعًا، وهو مقياس التسارع السعوي بتقنية MEMS، كمثال: تخيل كتلة اختبار صغيرة معلقة بنوابض داخل غلاف مصغر. عندما يتسارع المستشعر بأكمله، تتحرك كتلة الاختبار في الاتجاه المعاكس بفعل القصور الذاتي، مما يؤدي إلى تمدد النوابض أو انضغاطها. ثم يُحوّل هذا الإزاحة الطفيفة إلى تغير في السعة (حيث يؤدي التقارب إلى زيادة السعة)، مما يسمح بحساب التسارع. وفقًا للنظرية النسبية العامة، تُعادل الجاذبية التسارع؛ لذلك، عندما يكون المستشعر ثابتًا ومسطحًا، فإنه يسجل قراءة ثابتة قدرها 9.8 م/ث² (التسارع الناتج عن الجاذبية). بهذه الطريقة تحديدًا يحدد الهاتف الذكي ما إذا كان في الوضع الأفقي أو الرأسي، من خلال استشعار اتجاه الجاذبية. مع ذلك، تعاني مقاييس التسارع من قصور جوهري: فهي لا تستطيع التمييز بين الجاذبية والتسارع الناتج عن الحركة. على سبيل المثال، إذا تسارع الهاتف الذكي عموديًا لأعلى، فسوف تتجاوز قراءته 9.8 م/ث²؛ وعلى العكس من ذلك، أثناء السقوط الحر، ستقترب القراءة من الصفر.

2. الجيروسكوب: استشعار "الدوران"

يقيس الجيروسكوب السرعة الزاوية لجسم ما - أي سرعة دورانه - حول محور محدد. وباستخدام الجيروسكوب الاهتزازي بتقنية MEMS كمثال، يستغل هذا الجهاز ظاهرة فيزيائية تُعرف بتأثير كوريوليس: تخيل شوكة رنانة صغيرة أو كتلة اختبارية تُدفع للتذبذب بسرعة ذهابًا وإيابًا. عندما يدور المستشعر ككل، تتعرض هذه الكتلة المتذبذبة لقوة - قوة كوريوليس - تعمل عموديًا على كل من اتجاه التذبذب ومحور الدوران. تتسبب هذه القوة في إزاحة الكتلة إزاحة جانبية طفيفة؛ ومن خلال قياس مقدار هذه الإزاحة، يمكن حساب السرعة الزاوية للدوران. تكمن قيمة الجيروسكوب في استقلاليته عن المراجع الخارجية؛ فهو قادر بطبيعته على قياس دورانه. هذه القدرة تجعله أكثر قوة من أجهزة مثل البوصلات أو موازين التسوية: فبينما تكون البوصلة عرضة للتداخل من المجالات المغناطيسية ويتطلب ميزان التسوية مرجع الجاذبية، فإن الجيروسكوب يعمل بشكل مستقل تمامًا.

3. لماذا يُعد الجمع بينهما ضروريًا؟ - مبادئ الملاحة بالقصور الذاتي

يُشكّل استخدام مقاييس التسارع أو الجيروسكوبات بشكل منفصل تحدياتٍ جوهرية؛ إلا أنه يُمكن تحقيق الملاحة بالقصور الذاتي من خلال دمج كليهما باستخدام خوارزميات دمج البيانات. يُوفّر الجيروسكوب معلوماتٍ حول الوضع الحالي وسرعة الدوران (مثل: "مُوجّه بزاوية 30 درجة شرق الشمال، ويدور بسرعة 5 درجات في الثانية")، بينما يُسجّل مقياس التسارع التسارع على طول محاور مختلفة (مثل: "التسارع لأعلى 2 م/ث²، والتسارع للأمام 0.5 م/ث²"). مع ذلك، لطرح مُركّبة الجاذبية من هذه القراءات، يجب معرفة الوضع الحالي - الذي يُوفّره الجيروسكوب. تتكشّف عملية الحساب المُحدّدة على النحو التالي: يُؤدّي تكامل السرعة الزاوية للجيروسكوب إلى تحديد الوضع (زوايا الميل، والدوران، والانعراج)؛ وباستخدام معلومات الوضع هذه، يتم طرح مُركّبة الجاذبية من قراءات مقياس التسارع لاستخلاص التسارع الحقيقي للحركة. بتكامل تسارع الحركة مرة واحدة نحصل على السرعة، وبتكامل السرعة مرة أخرى نحصل على الإزاحة (التغير في الموضع). بالتالي، إذا عُرف الموضع والسرعة والاتجاه الابتدائي، فإن نظام الملاحة بالقصور الذاتي قادر على حساب وإخراج الموضع والاتجاه الحاليين باستمرار طوال أي حركة، ويعمل بشكل مستقل تمامًا عن الإشارات الخارجية.

4. عيب متأصل يجب معالجته - الانحراف

تعاني أجهزة الاستشعار بالقصور الذاتي من عيب لا مفر منه: خطأ التكامل التراكمي، المعروف باسم "الانحراف". تُظهر مقاييس التسارع مستويات ضئيلة من التشويش؛ فعند دمجها لحساب السرعة، يتضخم هذا الخطأ مرة واحدة، وعند دمجه مرة أخرى لحساب الإزاحة، يتفاقم الخطأ بشكل كبير. في الوقت نفسه، تُدخل الجيروسكوبات أيضًا أخطاءً طفيفة في قياسات السرعة الزاوية؛ فعند دمجها لحساب الموضع الزاوي، ينمو هذا الخطأ خطيًا مع مرور الوقت. والنتيجة هي أن نظام الملاحة بالقصور الذاتي البحت سيُظهر انحرافات كبيرة خلال فترة تتراوح من بضع ثوانٍ إلى بضع دقائق. في حين أن الجيروسكوبات باهظة الثمن المصنوعة من الألياف الضوئية أو الليزر (المستخدمة عادةً في الطائرات والصواريخ) يمكنها الحفاظ على الدقة لفترات أطول، فإن مستشعرات MEMS الرخيصة الموجودة في الهواتف المحمولة قد تنحرف بعدة أمتار في غضون ثوانٍ معدودة. لذا، من الضروري تصحيح الأخطاء التراكمية لأجهزة الاستشعار بالقصور الذاتي بشكل دوري باستخدام أجهزة استشعار قياس مطلقة أخرى، مثل أجهزة استقبال نظام تحديد المواقع العالمي (GPS)، وأجهزة قياس المغناطيسية، وأجهزة قياس الضغط الجوي، أو كاميرات الرؤية. ٥. تطبيقات واسعة الانتشار في الحياة اليومية

تُستخدم أجهزة الاستشعار بالقصور الذاتي على نطاق واسع في كل من الحياة اليومية والمجالات التقنية المتقدمة: ففي الهواتف المحمولة، تُمكّن من تدوير الشاشة (حيث تستشعر مقاييس التسارع الجاذبية)، وحساب الخطوات (حيث تكتشف مقاييس التسارع اهتزازات المشي)، والتحكم في الاتجاه في الألعاب (باستخدام الجيروسكوبات)؛ وفي برامج الثبات الإلكتروني للسيارات، تكتشف ما إذا كانت السيارة تنزلق أو تتأرجح، مما يسمح بالكبح الفوري للعجلات الفردية؛ وفي الطائرات بدون طيار والروبوتات، تحافظ على التحليق المستقر وتسهل الملاحة الذاتية (خاصة عند فقدان إشارات نظام تحديد المواقع العالمي GPS)؛ وفي نظارات الواقع الافتراضي/المعزز، تتعقب بدقة حركات الرأس الدقيقة لتقليل دوار الحركة؛ وفي أنظمة الفضاء والصواريخ، تعمل كآلية توجيه أساسية خلال المراحل النهائية من الطيران، أو عندما تفشل إشارات نظام تحديد المواقع العالمي GPS أو تتعرض للتشويش.

باختصار، تقيس أجهزة الاستشعار بالقصور الذاتي التسارع من خلال الاستفادة من "قصور كتلة الاختبار" وتقيس السرعة الزاوية من خلال استخدام "تأثير كوريوليس على كتلة مهتزة". ومن خلال الجمع بين هذه القياسات وإجراء حسابات التكامل، يمكنها تحديد موقع الجسم وسرعته واتجاهه بشكل مستقل دون الاعتماد على أي إشارات خارجية - على الرغم من أن هذه القدرة تأتي مع المقايضة المتأصلة المتمثلة في تراكم أخطاء الانحراف بمرور الوقت.
