كثيراً ما نرى تصميم الدائرة الموضح في الشكل أدناه في اتصالات CAN: لا يستخدم مقاوم طرف CAN قيمة 120 أوم مباشرةً. بدلاً من ذلك، تتم إضافة مكثف مؤرض بين مقاومتين 62 أوم "لتقسيم" مقاوم الطرف إلى جزأين، وهي طريقة الإنهاء المقسم.

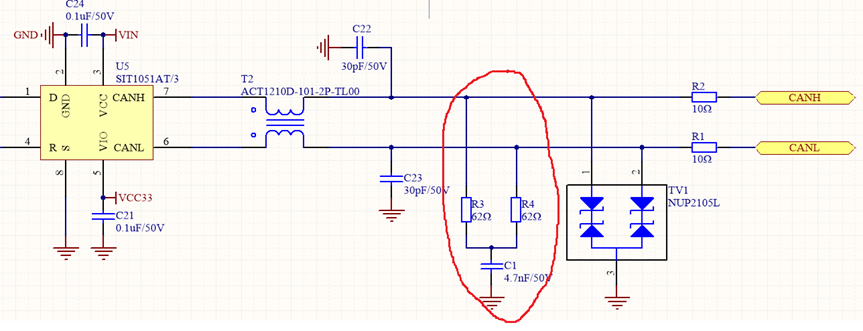

الشكل 1: دائرة واجهة ناقل CAN
تُعدّ طريقة التوصيل هذه متطورة للغاية، إذ تُقلّل بشكل فعّال من التداخل الخارجي على الإشارة التفاضلية. ينقل ناقل CAN إشارات تفاضلية، وهي عادةً ما تكون مقاومة للتداخل ذي النمط المشترك. مع ذلك، ولضمان تصميم عالي الموثوقية، يجب أن يتحمّل ناقل CAN بيئات قاسية متنوعة. قد يُلحق التداخل ذو النمط المشترك عالي السعة على الناقل ضررًا بالدوائر المتصلة بالأرض داخل جهاز الإرسال والاستقبال CAN، مما يستدعي كبح التداخل. أبسط الطرق وأكثرها فعالية لكبح هذا التداخل هي استخدام مرشح تمرير منخفض RC. يتضمن ذلك تقسيم مقاومة الإنهاء 120 أوم إلى مقاومتين 62 أوم متصلتين على التوالي، مع مكثف صغير موصول بالأرض بين المقاومتين. يُنشئ هذا مرشح تمرير منخفض RC عند كل منفذ من منفذي الإرسال التفاضلي، CANH/CANL، على ناقل CAN.
تردد القطع لمرشح تمرير منخفض RC هو Fc = 1/(2πRC)، وبالتالي C = 1/(2πRFc). هذا يعني أن سعة المكثف مرتبطة بتردد قطع إرسال الإشارة. عادةً ما يتم تحديد اختيار المكثف بناءً على معدل الباود. لمعدل باود 500 كيلوهرتز، نختار تردد قطع 500 كيلوهرتز. صيغة حساب السعة هي:
C = 1/(2πRFc) = 1/(2π*500000*62) = 5.13 نانو فاراد. مكثف سعته 4.7 نانو فاراد، وهي قيمة قريبة من القيمة الشائعة الاستخدام، يكفي.
تستخدم ناقلة CAN إنهاءً مجزأً لتصفية الضوضاء ذات التردد العالي ذات الوضع المشترك بشكل أكثر فعالية، مما يحسن استقرار الاتصال في البيئات الصناعية المعقدة.
