لتجنب قيام مستخدم وحدة التزويد بالطاقة بتوصيل سلك الطاقة المدخل بشكل خاطئ عن طريق الخطأ، مما قد يؤدي إلى احتراقها، يُشترط عادةً وجود دائرة حماية من عكس القطبية عند مدخل وحدة التزويد بالطاقة. وفي الوقت نفسه، ولضمان بقاء جهد الدخل ضمن النطاق الآمن، يجب حماية جهد الدخل من قطع التيار عند زيادة الجهد.

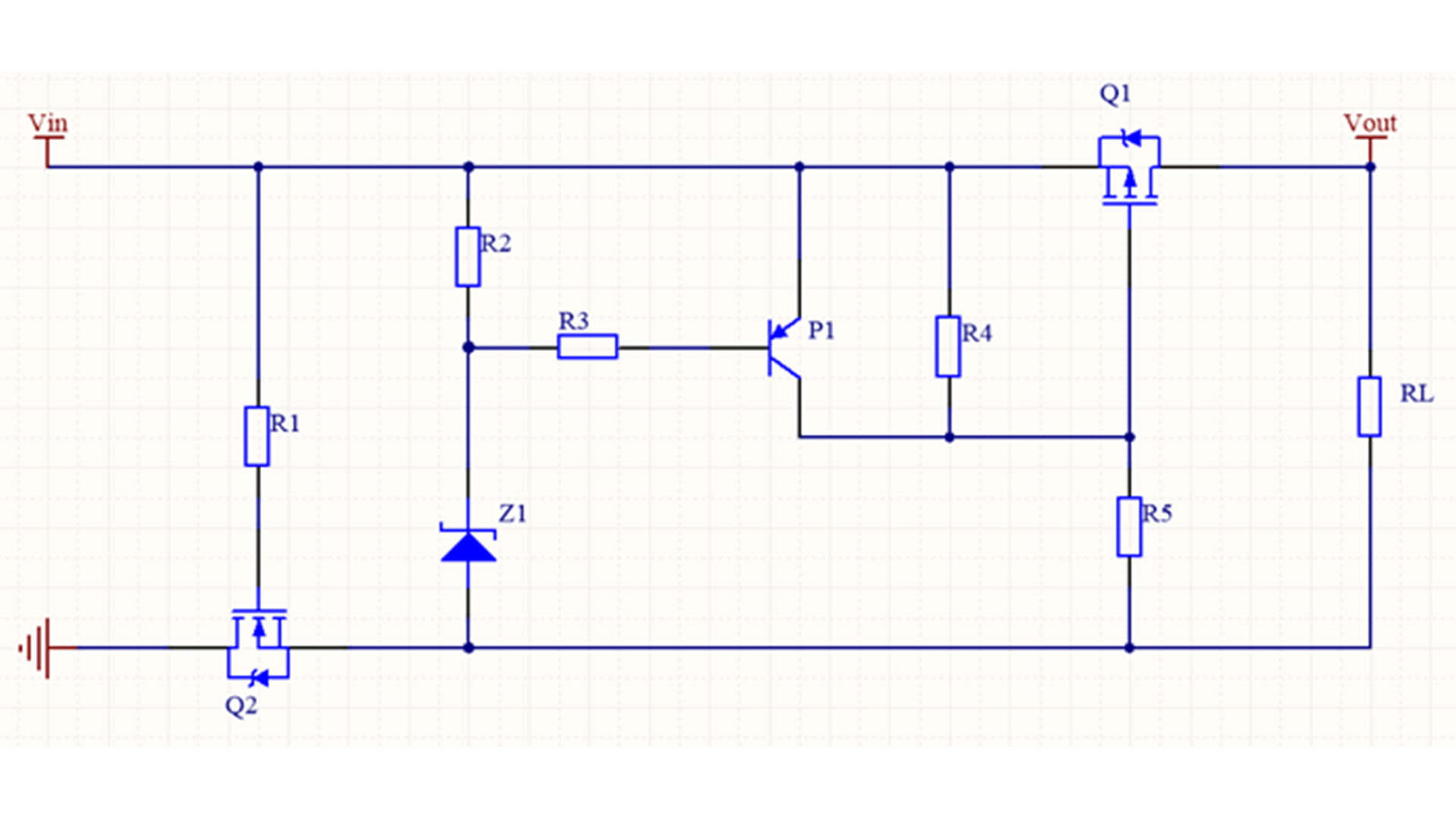

الدائرة الموضحة في الشكل 1 تحقق الوظيفة المتكاملة للحماية من التوصيل العكسي والحماية من الجهد الزائد.
تُحلل وظيفة الحماية من الجهد الزائد كما يلي: عندما يكون جهد الدخل (Vin) ضمن نطاق جهد الدخل الطبيعي، لا يتعطل منظم الجهد Z1، ويكون تيار المقاومتين R2 وR3 مساويًا للصفر تقريبًا، ويكون جهد القاعدة-الباعث (Vbe) للترانزستور P1 مساويًا للصفر، أي أن الترانزستور PNP غير مُفعّل، ويُحدد جهد البوابة-المصدر (Vgs) لأنبوب PMOS Q1 بواسطة مُقسّم الجهد للمقاومتين R4 وR5. عندما يكون Vgs أكبر من عتبة التوصيل، يتم تفعيل أنبوب PMOS، أي أن مصدر الطاقة يعمل بشكل طبيعي. أما عندما يكون جهد الدخل (Vin) أكبر من جهد الدخل الطبيعي، أي Vin>Vbr، يتعطل منظم الجهد، ويتم تفعيل الترانزستور PNP Q1، ويكون جهد الباعث-الباعث (VCE) مساويًا للصفر تقريبًا، أي أن Vgs لأنبوب PMOS يكون مساويًا للصفر تقريبًا، فيتم إيقاف تشغيل أنبوب PMOS، أي أن الحماية من الجهد الزائد مُتحققة.
تُحلل وظيفة الحماية من عكس التوصيل كما يلي: تُحقق الحماية من عكس التوصيل بواسطة ترانزستور NMOS Q2. عند توصيل القطب الموجب لمصدر الطاقة من الطرف Vin، يكون جهد البوابة Vgs لترانزستور NMOS Q2 مرتفعًا. في هذه الحالة، يُفعّل Q2، ويُشكّل Q1 والحمل RL وQ2 حلقة، وتعمل الدائرة بشكل طبيعي. عند عكس القطب الموجب لمصدر الطاقة من الطرف السالب، يُفصل Q2، وتنفصل الحلقة بالكامل، وتتوقف الدائرة عن العمل، مما يؤدي إلى الحماية من عكس التوصيل.
