نسبة رفض مصدر الطاقة (PSRR) هي نسبة جهد التموج المدخل إلى جهد التموج المخرج، بوحدة الديسيبل (dB)، وصيغتها هي:
تكمن أهمية نسبة رفض مصدر الطاقة (PSRR) في تحديد مدى انتقال تغيرات الطاقة الداخلة إلى الطاقة الخارجة. على سبيل المثال، إذا كانت نسبة رفض مصدر الطاقة لدائرة معينة 60 ديسيبل، فإن كل تغير بمقدار 1 فولت في جهد دخل مصدر الطاقة سيؤدي إلى تذبذب في الطاقة الخارجة بمقدار 1 ملي فولت فقط. يُعد هذا المؤشر بالغ الأهمية في الدوائر التناظرية (مثل مكبرات العمليات ومنظمات الجهد) لأن ضوضاء مصدر الطاقة قد تؤدي مباشرةً إلى تشويه الإشارة أو تدهور أداء النظام.
لا تقتصر العوامل المؤثرة على نسبة رفض التشويش (PSRR) لمزود الطاقة LDO على تردد التموج فحسب، بل تشمل أيضًا تيار الحمل، وفرق الجهد بين الدخل والخرج، وقيمة سعة مكثف الخرج. ويتضح ذلك من خلال: كلما قل انخفاض الجهد، وزاد تيار الحمل، وارتفع التردد، وقلّت سعة مكثف الخرج، انخفضت نسبة رفض التشويش. لذا، عند الحاجة إلى نسبة رفض عالية للتشويش المشترك، من الضروري زيادة فرق الجهد، وزيادة سعة مكثف الخرج، وتقليل تيار الحمل. يوضح الشكل 1 مخططًا توضيحيًا للعلاقة بين نسبة رفض التشويش وتردد شريحة مزود الطاقة AP2210 ذات فرق الجهد المنخفض للغاية. ويتضح من المخطط أن نسبة رفض التشويش تصل إلى 75 ديسيبل عند الترددات المنخفضة.

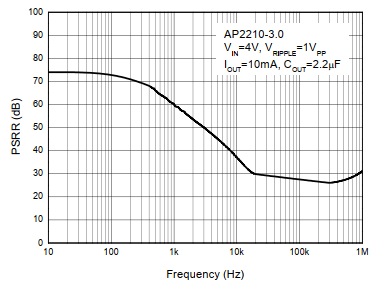

الشكل 1: نسبة رفض مصدر الطاقة مقابل التردد

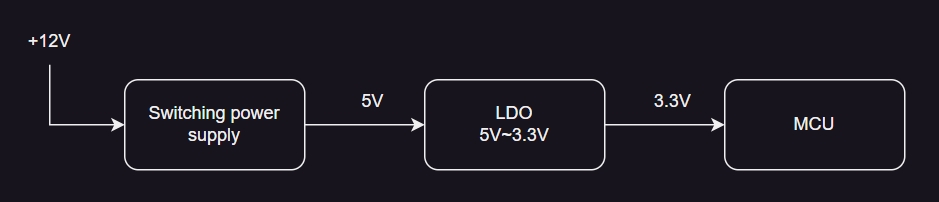

عادةً، يتميز مصدر الطاقة LDO بنسبة رفض عالية لإشارة التغذية (PSRR)، مما يقلل من تموج الخرج. لذا، عند تصميم دائرة تغذية المستشعر، وخاصةً المستشعر ذي الخرج التناظري، لضمان دقة المستشعر، يُستخدم عادةً مصدر طاقة LDO منخفض الضوضاء والتموج. أما مصدر الطاقة التبديلية، فيتميز بتموج خرج كبير ويتأثر بشدة بحجم الحمل. من حيث الكفاءة، يتفوق مصدر الطاقة التبديلية على LDO، كما أنه يُنتج حرارة أقل. لذلك، يُستخدم مصدر الطاقة التبديلية عادةً مع LDO، حيث تُستخدم نسبة كبح إشارة التغذية العالية لـ LDO لكبح تموج خرج مصدر الطاقة التبديلية.
